Le câblage des prises doubles, triples ou quadruples.
Présentation offre Legrand pour les prises multiples
Une des grandes innovations de la gamme Céliane a été de proposer des prises doubles, triples ou quadruples constituées d'un seul bloc.
Avantage, plus besoin de réaliser le pontage d'une prise sur l'autre.
Un gain de temps très appréciable et surtout une facilité de câblage incomparable, surtout avec du fil 2,5 mm².
Installation
Les prises Legrand Céliane sont proposées avec une connexion automatique.
C'est à dire qu'il suffit d'insérer le fif rigide (1,5 mm² ou 2,5 mm²) dans la borne pour que la connexion soit faite.
Toutes les prises sont équipées de bornes doubles permettant le repiquage vers un autre socle de prise.
Les caractéristiques des prises, dans le standard français, sont 16 A. 250 V.
Pour être parfait le dénudage du fil doit être fait sur une longueur de 13 mm.
Remarques, pas d'entraxe 57 mm, pas de montage griffe.
Aspect normatif, NFC 15-100
La norme NFC 15-100 pour les prises électriques précise les points suivants:
- Câblage en fil 1.5 mm² = 5 points d'utilisation max par circuit et protection par disjoncteur 16 A.
- Câblage en fil 2.5 mm² = 8 points d'utilisation max par circuit et protection par disjoncteur 20 A.
Concernant l'équipement minimum en socles de prise et le nombre de Points d'Utilisation (PU) maximum par circuit, la NFC 15-100 précise que:
sur un même circuit, une prise double sera décomptée pour 1 PU, une prise triple pour 2 PU et une prise quadruple pour 3 PU.
Dès lors une prise triple comptera pour deux points d'utilisation.
Ainsi, en respectant ces préconisations, on pourra mettre sur un circuit en fil 2.5 mm²:
3 prises simples + 1 prise double + 2 prises triples.
Montage
Les prises multiples se montent uniquement sur les supports Batibox multi-postes.
De ce fait le montage des prises pré-câblées Céliane Legrand est impossible en entraxe 57 mm ou, en rénovation, pour une fixation sur la boîte d'encastrement par griffes.

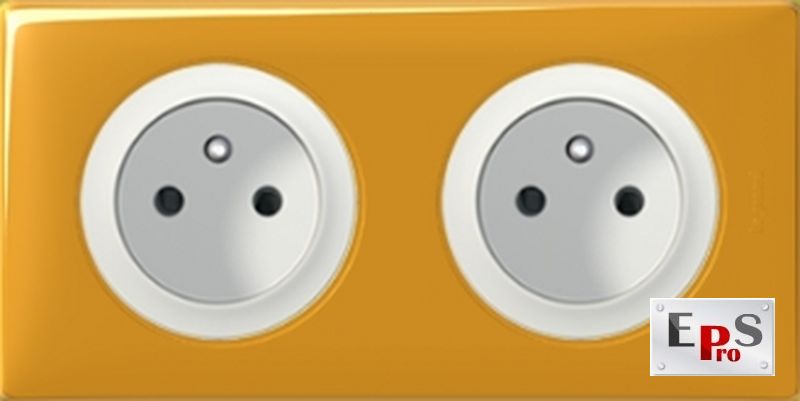

- Mécanisme 67122 sur le support 80252 avec 2 enjoliveurs 68111 ou 68411

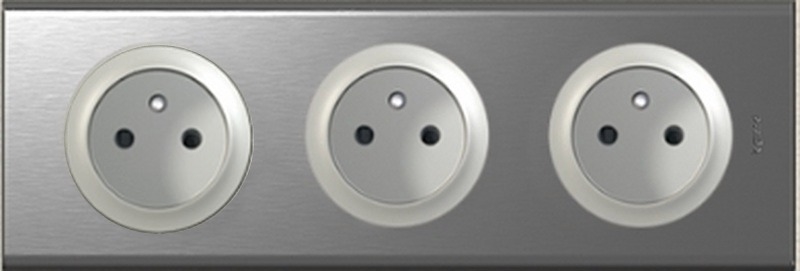

- Mécanisme 67123 sur le support 80253 avec 3 enjoliveurs 68111 ou 68444

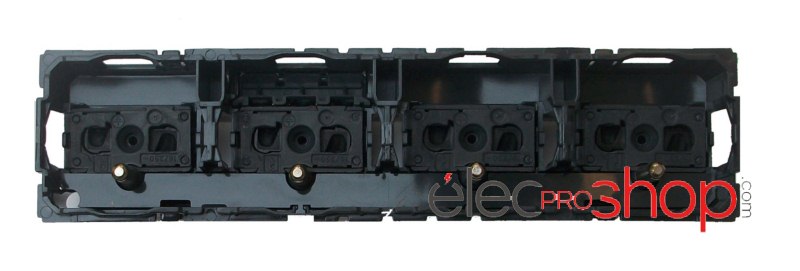

- Mécanisme 67125 sur le support 80253 avec 1 enjoliveur 68125 ou 68425

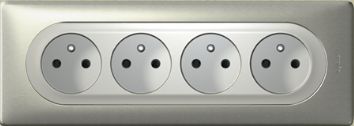

Spécificité de la prise quadruple compacte pré-câblée
La prise quadruple Céliane est compacte. Les 4 prises sont légèrement plus rapprochées les unes des autres et prennent l'espace d'encombrement de 3 postes.
La plaque Céliane et l'enjoliveur sont spécifiques.
Cette prise compacte ne peut pas être associée, sur un même poste, à d'autres fonctions électriques.
Précautions:
Les connexions électriques doivent toujours être réalisées hors tension, le disjoncteur principal coupé.
En cas de doute sur la réalisation d'une connexion, l'appel à un professionnel de l'électricité est impératif.
