Conseils pour mise en place d'un tableau électrique.
La NFC 15-100 et ses évolutions depuis l'arrêté du 3 août 2016
Auto-entrepreneur, je réalise moi-même mon tableau électrique.
De nombreux clients nous ont déclaré: "Je construis moi-même ma maison et il n'est pas facile de trouver toutes les informations sur les tableaux électriques et les normes électriques."
Nous avons donc réalisé la fiche conseil "tableau électrique" pour vous aider.
La réalisation d'un tableau électrique est une phase délicate de l'installation.
Si vous êtes auto entrepreneur ou auto constructeur, le tableau électrique est un poste ou vous n'avez pas le droit à l'erreur.
Ainsi, si vous ne vous sentez pas confiants dans le câblage du coffret électrique, faites appel à un électricien professionnel.
Cependant, avec méthode, en respectant les règles de la NFC 15-100 et avec les informations ci-dessous, sur les principes de l'installation électrique du tableau, c'est une étape que vous pouvez, comme beaucoup d'auto-entrepreneurs ou d'auto-constructeurs, réaliser vous-mêmes.
Norme NFC 15-100:
La norme NFC 15100 est la norme qui régit l'installation électrique dans les bâtiments à usage d'habitation.
Tout au long de cette fiche conseil nous ferons référence à ses préconisations.
Evolution NFC 15-100 - Amendement 5 suite à l'arrêté du 5 août 2016.
Applicable pour les permis de construire ou les déclarations préalables de travaux déposés après le 1/09/2016.
Norme NFC 14-100:
La norme NFC 14-100 traite de la conception et de la réalisation des installations de branchement BT (basse tension), comprises entre le point de raccordement au réseau et le point de livraison à l'utilisateur (le compteur EDF bien souvent).
Consuel:
Organisme chargé de vérifier la conformité de l'installation à la norme. Vérification obligatoire pour: - Les nouvelles installations à caractère définitif. - Les installations entièrement rénovées, dès lors qu'il y a eu mise hors tension par EDF. Non obligatoire pour les rénovations partielles sans coupure du branchement, mais qui peut cependant être demandée.
L'abonnement EDF et le calibre du disjoncteur principal:
Le calibre du disjoncteur EDF et l'abonnement dépendront de la puissance disponible souhaitée.
- 3 kW/h = (1) appareils de faible puissance (éclairage / réfrigérateur / chauffe-eau)
- 6 kW/h = (1) + (2) Machine à laver, lave-vaisselle, cuisinière.
- 9 kW/h = (1) + (3) plusieurs machines à laver ou lave-vaisselle.
- 12 kW/h = (1) + (3) + chauffage électrique petite surface. - 15 kW/h = (1) + (3) + chauffage électrique surface moyenne.
Demandez conseil à EDF pour la définition du contrat EDF en fonction de vos besoins.
Le calibre du disjoncteur EDF, si vous devez le fournir, dépend du contrat souscrit.
Equivalence: 3 KWH = 15 A, 6 KWH = 30 A, 9 KWH = 45 A, 15 KWH = 60 A...
* A noter que les disjoncteurs de branchement proposent plusieurs calibrages possibles avec plombage sur le calibre déterminé par l'abonnement choisi.
La GTL, Gaine technique Logement:
La norme NFC 15-100 prévoit que le panneau de contrôle, le tableau principal et le coffret de communication doivent être placés dans la "Gaine Technique Logement".
La GTL regroupe arrivées et départs des installations énergie et communications.
En fait la GTL est un volume réservé qui doit être accessible sur toute sa hauteur grâce à des parties démontables ou mobiles.
Ses dimensions sont au minimum: P = 20 cm, L = 60 cm, H = toute la hauteur.
Important: La matérialisation de la gaine n'est pas imposée si la gaine est en saillie et composée de goulotte + coffrets.
Les goulottes GTL Legrand ou GTL Michaud peuvent ainsi remplacer cet espace dédié.

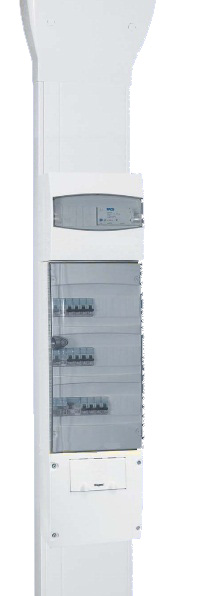

A noter que Legrand propose désormais des GTL complètes en largeur 18 modules.
Avec ces nouvelles GTL Legrand 18 l'association est parfaite avec les coffrets Drivia Legrand 18 modules et les tableaux de communications largeur 18 modules.
Les packs GTL Legrand, sous une seule référence, tout le matériel GTL nécessaire à L'installation électrique.
Ces packs GTL sont livrés avec leur système de pieds réglables permettant un ajustement de la GTL
en hauteur de 2,45 m à 2,60 m.
Ces pieds réglables sont livrés avec un cache de finition bas.
Les agrafes pour maintient des câbles sont incluses dans chaque pack.
Disponibles en 13 ou en 18 modules de large.
A noter que les coffrets Drivia Legrand, avec leur nouveau système de fixation, s'adapte parfaitement et se monte de façon impeccable sur la GTL.
Amendement 5:
Création de la notion de l'ETEL (Espace Technique Electrique du Logement).
Il pouvait y avoir confusion entre la GTL, gaine technique du logement et la GTL, Goulotte technique du logement.
Maintenant c'est plus clair, l'Etel est l'espace minimum réservé aux arrivées - départs des équipement de puissance, de gestion électrique, de communication du logement.
Sa dimension minimum est de 600 mm de large x 250 mm de profondeur x toute la hauteur.
Si présence d'une GTL, largeur mini = GTL + 100 mm.
C'est dans ce volume que sera positionnée la GTL.
Interrupteur différentiel:
L'ensemble de l'installation doit être protégé par des différentiels 30 mA.
(Plus généralement utilisation d'interrupteurs différentiels, dans certains cas de disjoncteurs différentiels.)
Le nombre minimum et le calibre des différentiels est fonction de la surface.
Surface Habitable | Nombre et type des interrupteurs différentiels |
Surface < 35 m² | 1 x 25 A type AC + 1 x 40 A Type A |
35 m² < Surface < 100 m² | 2 x 40 A type AC + 1 x 40 A type A |
100 m² < Surface | 3 x 40 A type AC* + 1 x 40 A type A |
A noter:
- L'interrupteur 25 A peut être remplacé par un 40 A de même type (produit souvent moins cher).
- Tous les interrupteurs différentiels de type AC peuvent être remplacés par des type A de même calibre.
- * Si la puissance chauffage + chauffe-eau est > 8 kVA, un des interrupteurs différentiels AC doit être de calibre mini 63 A.
- Les circuits spécialisés cuisinière / plaque de cuisson et lave-linge doivent être protégés par un interrupteur différentiel de type A.
- Les circuits extérieurs et non attenants au bâtiment doivent être protégés par un dispositif différentiel spécifique et dédié.
- Des différentiels de type HPI peuvent remplacer les type A ou AC.
.
Nouveauté Legrand 2013 en matière d'interrupteur différentiel.
Interrupteur différentiel 63 A, en seulement 2 modules.
Existe en type AC ou en type A.
Connexion arrivée: A vis
Connexion départ: Bornes automatiques
Ce nouvel interrupteur différentiel Legrand 63 A, 2 modules ne peut être raccordé
que par l’intermédiaire: Du peigne vertical en amont et des peignes horizontaux en aval.
Amendement 5:
Nouvelle règle de décompte du nombre d'interrupteurs différentiels.
C'est maintenant la taille de l'installation qui détermine le nombre d'Int. Diff, plus la surface du logement.
Au minimum 2 interrupteurs différentiels, avec au maximum 8 circuits par Int. Diff.
Les circuits lumières et prises doivent être répartis sous chacun des 2 Int. Diff.
Au moins un type A pour la protection des circuits: Plaque de cuisson, lave linge.
Calibre des interrupteurs différentiels:
Le calibre des interrupteurs différentiels doit:
Soit être > calibre du disjoncteur de branchement (EDF)
Soit être > à la somme des disjoncteurs chauffage + chauffe eau + voiture elec + 0.5 x somme des disjoncteurs des autres circuits.
Le choix des disjoncteurs divisionnaires:
Tous les circuits doivent être protégés à leur origine par un disjoncteur (NFC 15-100).
Les disjoncteurs dans les locaux d'habitation sont de type courbe C.
La norme définit le courant assigné maximal / le nombre de points d'utilisation / la section des conducteurs.
Nature des Circuits | Nb Max points d'utilisation |
Section mini conducteurs mm². |
|
Eclairage | 8 | 1,5 | 16 |
Volet roulant | En fonction de la puissance | 1,5 | 16 |
VMC | 1 | 1,5 | 2 |
Asservissement tarifaire Fils Pilote Gestionnaire énergie |
1 circuit par fonction | 1,5 | 2 |
Prise de courant 16 A Amendement 5: |
5 8 |
1,5 1,5 |
16 16 |
Circuit spécialisés (au moins 3): |
1 par appareil | 2,5 | 20 |
Chauffe-eau | 1 | 2,5 | 20 |
Cuisinière / Plaque de cuisson monophasé | 1 par appareil | 6 | 32 |
Cuisinière / Plaque de cuisson triphasé | 1 | 2,5 | 20 |
Autres circuits | 1,5 2,5 4 6 |
16 20 25 32 |
|
Si chauffage électrique | 3500 W 4500 W |
1,5 2,5 |
16 20 |
GTL | 2 Prises | 1,5 | 16 |
La nouvelle gamme de disjoncteurs Legrand
Les disjoncteurs Legrand DX3, c'est une grande facilité de câblage grâce aux multiples accessoires que propose toute la gamme.
Les disjoncteurs existent en version bornes à vis ou bornes à connexion automatique.
Les calibres es plus couramment utilisés dans l'installation électrique domestique: 2, 16, 20 et 32 Amp.
Elecproshop.com propose des tableaux électriques pré-montés afin de faciliter le choix.
Les fonctions du tableau électrique
Télérupteur
Le télérupteur permet, en association avec des boutons poussoirs, de créer des circuits lumières à points de commande multiples (au-delà de 3). Voir par exemple le télérupteur Legrand référence 412400.
Les télérupteurs Legrand sont les seuls à posséder un espace permettant le
passage des peignes d'alimentation horizontaux. Ainsi la fonction télérupteur
peut être placée librement dans le tableau électrique, par exemple juste à côté du disjoncteur
du circuit lumière en question.
Le contacteur heures creuses ou contacteur jour / nuit
Le contacteur heures creuses permet, si votre contrat EDF est adapté, de n'alimenter le chauffe-eau que pendant la nuit, période ou EDF facture le courant moins cher.
Remarques: Le contacteur jour / nuit est à associer d'une part avec un disjoncteur 2 ampères (protection contact EDF), et d'autre part avec un disjoncteur, en général 20 ampères (protection chauffe-eau).

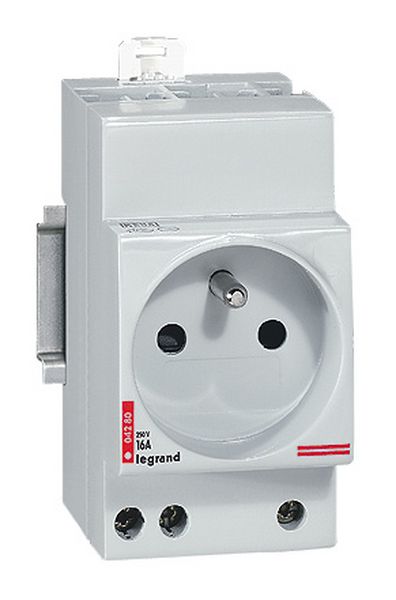

Les prises de courant modulaires.
Ces prises de courant se montent sur les rails du tableau électrique. Elles permettent d'avoir un accès direct au courant dans la GTL ou dans le tableau.
Elles peuvent servir, par exemple, à brancher les équipements de communication.
La prise modulaire Legrand
Les peignes de câblage, la répartition.
Tous les fabricants de matériels électriques proposent des systèmes pour faciliter le câblage et la répartition. Legrand est sans doute le fabricant le plus en avance dans le domaine des accessoires de câblage.
Ne vous privez pas d'utiliser les peignes horizontaux ou verticaux, le tableau en sera que plus beau et le travail plus facile.
Les conseils ci-dessus reprennent les extraits des éléments les plus marquants de la norme NFC 15-100.
Ils ne prétendent pas être exhaustifs, et ne sont donnés qu'à titre d'information.
Leur respect est une condition nécessaire mais pas suffisante pour atteindre une conformité complète à la NFC 15-100
Pour plus d'information l’association Promotelec peut fournir des éléments complémentaires.
Rappel: L'installation de matériels électriques doit toujours se faire hors tension, le disjoncteur principal coupé.
