Va-et-vient 3 interrupteurs
Va-et-vient trois interrupteurs... Les puristes vont nous crucifier, car les termes sont antinomiques mais c'est souvent de cette façon que la question nous est posée.
En fait, il s'agit de savoir comment réaliser un circuit de commande de l'éclairage avec 3 points de commandes.
Voici donc une petite fiche conseils en électricité à ce sujet.
Afin de commander un circuit lumière depuis trois endroits différents, plusieurs solutions techniques sont possibles.
La solution "câblage" traditionnel.
Une des façons de réaliser un "va-et-vient trois points" est d'associer 2 va-et-vient et un permutateur.
Un permutateur permet de croiser 2 lignes électriques, nos deux navettes du va et vient.
Un schéma valant sans doute mieux qu'un long discours...

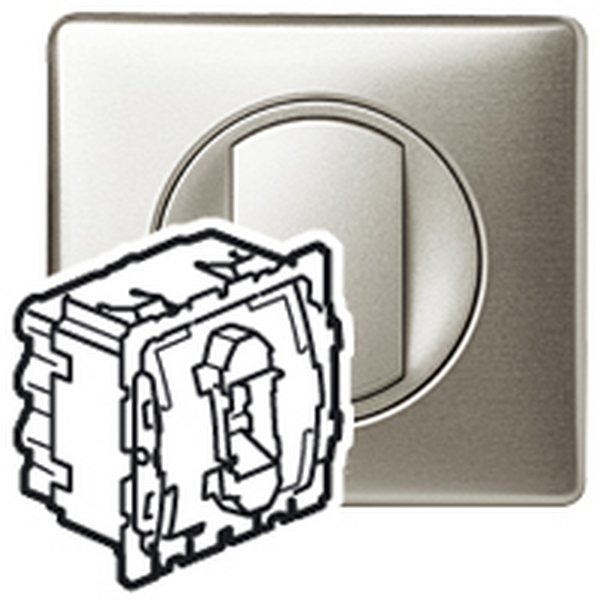

Dans la gamme Céliane Legrand, la référence du permutateur est: 67006, celle du va-et-vient: 67001.
Dans le catalogue de vente de matériel électrique ElecProShop.com, vous retrouverez ces deux produits, soit dans la gamme Céliane à composer, soit dans la gamme Céliane complet.
La solution télérupteur.
Une deuxième façon de réaliser un circuit d'éclairage à points de commande multiples consiste à associer un télérupteur à des boutons poussoir.
Le télérupteur est généralement un élément modulaire du tableau électrique. Cependant des versions encastrées existent aussi.
Dans le deux cas, le principe de câblage électrique est le même. Avantage, le nombre de points de commande est beaucoup plus élevé.
Dans notre catalogue électricité, vous retrouverez ces deux références soit dans la partie tableau électrique, soit dans la partie boîtes d'encastrement.
La solution domotique, kit Prêt-à-Poser Legrand
Les kits ''Prêt-à-poser'' Legrand dans les séries Céliane, Mosaic ou Dooxie, permettent eux aussi de réaliser, très facilement et sans aucun dégât sur les murs, des systèmes de commande de circuits d'éclairage à trois points de commande ou à commande multiple.
Idéal pour la rénovation, mais même dans le neuf.
