DX3, la nouvelle gamme de disjoncteurs, d'interrupteurs différentiels et d'accessoires de raccordement Legrand DX3.
Une révolution dans la répartition modulaire, DX3 ce sont trois innovations ingénieuses, pratiques et exclusives qui vont faciliter la réalisation des tableaux électriques logement.
Attention ces fonctionnalités ne sont réalisables qu'avec la gamme à connexion automatique DX3.
Une révolution dans la répartition modulaire, DX3 ce sont trois innovations ingénieuses, pratiques et exclusives qui vont faciliter la réalisation des tableaux électriques logement.
Attention ces fonctionnalités ne sont réalisables qu'avec la gamme à connexion automatique DX3.

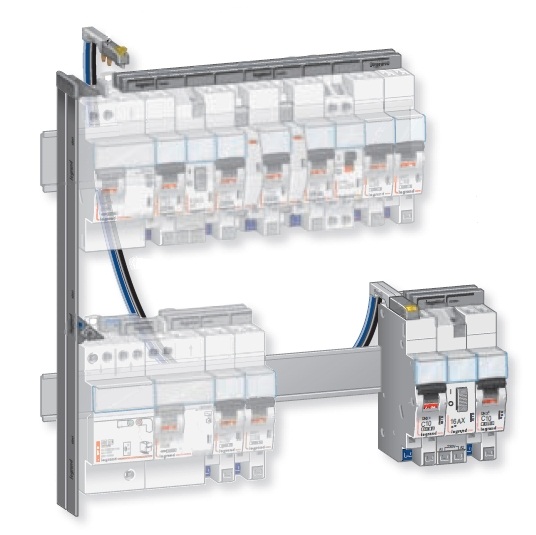

1/ Le repiquage d'une rangée vers l'autre.
Sur les disjoncteurs et les interrupteurs différentiels à bornes de connexion automatiques, de la nouvelle gamme DX3 , les bornes de départ sont doublées.
Ce doublement des bornes permet, en association avec le nouveau cordon de repiquage 409927, un repiquage d'une rangée du coffret sur une autre, soit en tête de rangée, soit en fin de rangée.
Sur les disjoncteurs et les interrupteurs différentiels à bornes de connexion automatiques, de la nouvelle gamme DX3 , les bornes de départ sont doublées.
Ce doublement des bornes permet, en association avec le nouveau cordon de repiquage 409927, un repiquage d'une rangée du coffret sur une autre, soit en tête de rangée, soit en fin de rangée.
2/ L'extension facilitée.
Le doublement des bornes départ permet aussi de rajouter un circuit phase-neutre sur un tableau existant sans modification du tableau électrique.
3/ Répartition dans l'ordre du schéma électrique.
Grâce aux bornes automatiques doublées sur les disjoncteurs DNX3 et DX3, la connexion se fait d'un seul geste, quelle que soit l'organisation de la rangée. Disjoncteurs, auxiliaires, commandes se suivent dans l'ordre du schéma électrique.
La gamme DX3 introduit, afin de faciliter le câblage, une distinction plus marquée entre tête de rangée et départ direct.
1/ Tête de rangée.
Tous les appareillages modulaires tête de rangée, avec une alimentation par le haut et une sortie par le haut, permettent un départ direct sur la rangée avec les peignes de répartition HX3.
1/ Tête de rangée.
Tous les appareillages modulaires tête de rangée, avec une alimentation par le haut et une sortie par le haut, permettent un départ direct sur la rangée avec les peignes de répartition HX3.
De plus, avec les bornes automatiques, la nouvelle gamme offre une très grande flexibilité que les bornes de connexion à vis ne permettent pas.
2/ Départ direct.
Les appareils modulaires Legrand "départ direct" sont destinés à la protection d'un circuit dédié.
Leurs sorties par le bas, à vis ou automatique, ne permettent pas un peignage direct.
2/ Départ direct.
Les appareils modulaires Legrand "départ direct" sont destinés à la protection d'un circuit dédié.
Leurs sorties par le bas, à vis ou automatique, ne permettent pas un peignage direct.
