Comment câbler un variateur Legrand avec commande déportée ?

by 45436

Comment câbler un variateur pour pouvoir le commander de deux endroits différents

Les variateurs peuvent en général être commandé par une commande déportée, souvent à l'autre entrée de la pièce, cette fonction est très pratique mais demande un câblqage spécifique.

Les variateurs de lumières Legrand et leur spécificités de câblage

Les variateurs de lumière Céliane peuvent dans la majorité des cas remplacer un simple interrupteur et permettent ainsi un réglage de l'intensité lumineuse en fonction de l'ambiance désirée. Le problème est un peu plus complexe, surtout en rénovation, quand les fils sont déjà tirés, pour réaliser un ensemble variation de lumière à points de commande multiples. Voyons ci-après les différents cas de figure possibles.

Schéma de câblage d'un variateur en simple allumage (1 point de commande)

La mise en oeuvre d'un variateur est, dans ce cas là, très facile. Deux fils arrivent à l'emplacement ou l'on souhaite installer le variateur, la phase et le départ lampe. Il suffit de brancher la phase sur la borne ''L'' et le départ lampe sur la borne ''phase variée'' qui est indiquée par le symbole de la petite vague avec une flèche.

cablage simple allumage variateur

Schéma de câblage d'un variateur avec plusieurs points de commande, câblage prévu à l'avance.

Dans un chantier neuf, quand les câblage a été révu à l'avance, câbler en variateur avec plusieurs points de commande est très aisé.
Il suffit d'associer au variateur des boutons poussoirs. A partit des boutons poussoirs on pourra faire varier la lumière (appui long) ou allumer éteindre (appui court)
Prévoir à l'emplacement du variateur l'arrivée de la phase, du départ lampe et des deux navettes qui viennent des poussoirs. Quelques limitations: Pas de voyant sur les poussoirs et 50 m maxi.

Schéma de câblage variateur multi-points de commande



Rénovation, remplacement d'un va et vient existant par un variateur.

Il est possible de remplacer un va et vient existant par un variateur + bouton poussoir.
Seul impératif, Le variateur doit se trouver côté départ lampe et le poussoit côté arrivée de la phase.

Schéma 67083

Matériel nécessaire pour réaliser un système variation de lumière avec plusieurs points de commande:

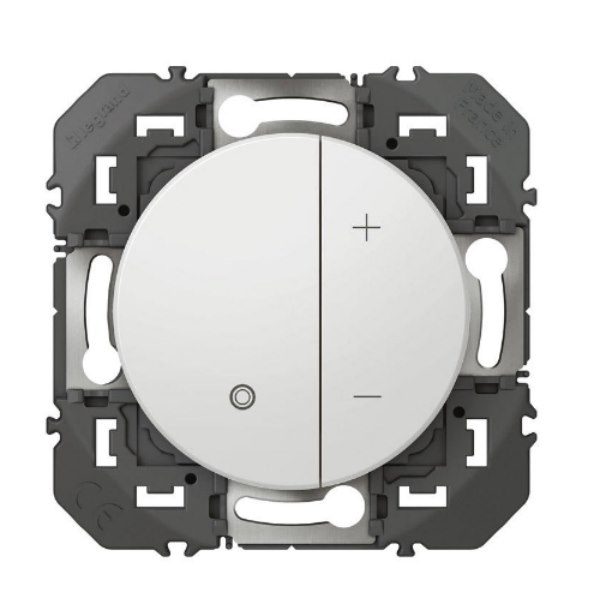

L'écovariateur Legrand existent dans trois séries d'appareillage: Céliane, Mosaic, Dooxie.
les boutons poussoirs existent dans toutes les série d'appareillage Legrand.

  67083      Ecovariateur Mosaic      Ecovariateur Niloé
