Comment câbler un interrupteur ou un va-et-vient ?

by 19297

Aide pour câbler un interrupteur ou câbler un va-et-vient

Quelque soit la marque ou la gamme, Legrand, Hager, Schneider, le principe sera toujours le même pour repérer les fils à câbler.

Interrupteur

Quel câblage, quelle différence entre un interrupteur et un va et vient... Les couleurs des bornes de connexion, le fil à choisir pour le circuit...

Interrupteur ou va-et-vient ?

Un interrupteur permet d'allumer / éteindre un circuit depuis un seul endroit.
Un va-et-vient depuis deux endroits, par exemple deux entrées d'une même pièce.
Cependant, comme un va et vient peut être utilisé à la place d'un interrupteur, pour limiter le nombre de références, Legrand à choisi de ne produire que des va et vient dans les gammes Céliane et Mosaic.
Ainsi en choisissant un va-et-vient vous pourrez tout à fait l'utiliser à la place d'un interrupteur. Il remplira exactement la même fonction.
A noter qu'un double interrupteur ou un double va-et-vient c'est seulement deux fonctions côte-à-côte qui commande chacune un circuit d'éclairage.

Le schéma de câblage d'un interrupteur ou d'un va-et-vient

En général les circuits lumière sont câblés en fil 1.5 mm², protection disjoncteur 16 (ou 10 A), 8 points lumineux au maximum par circuit.
Les bornes automatiques des interrupteurs va-et-vient sont prévues pour être câblées avec du fil rigide de section 1.5 mm².
Possibilité de repiquage sur chaque borne.
Le dénudage du fil doit être réalisé sur une longueur de 13 mm afin que la connexion soit optimale.

Sur le mécanisme Céliane ou Mosaic d'interrupteur, les bornes de connexion correspondent aux usages suivants:

Fonction simple interrupteur:

  • Borne rouge = arrivée phase.
  • Bornes blanches (1 ou 2) = départ lampe.
  • Bornes bleues = connexion du fil de neutre non utilisé, repiquage ou alimentation de la fonction voyant témoin.


Fonction va et vient

  • Borne rouge = arrivée phase ou départ lampe.
  • Bornes blanches (1 et 2)  = connexion des navettes.
  • Bornes bleues = connexion du fil de neutre non utilisé, repiquage ou alimentation de la fonction voyant témoin.


Précautions:

Les connexions électriques doivent toujours être réalisées hors tension, le disjoncteur principal coupé.
En cas de doute sur la réalisation d'une connexion, l'appel à un professionnel de l'électricité est impératif.

 Schéma de câblage interrupteur simple:

Schéma de cablage des interrupteurs Legrand

Schéma de câblage va et vient:

Schéma de cablage va et vient Legrand



Les interrupteurs va et vient proposés par Elecproshop.com

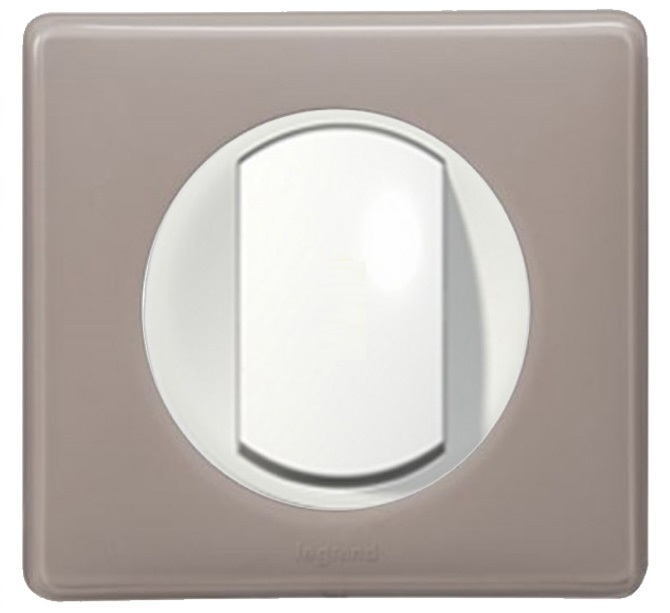

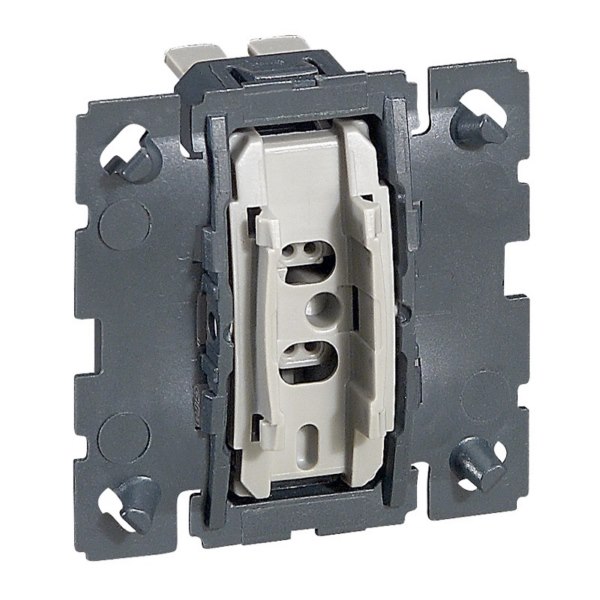

Interrupteur va-et-vient Céliane référence 06701 Interrupteur Céliane complet finition Galet
Mécanismes Céliane
pour composer soit-même
ses ensembles Céliane
Céliane complet
tout commander
un clic

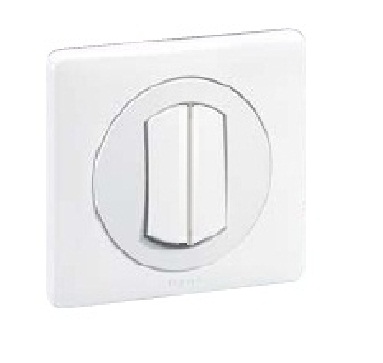

 Céliane étanche,
idéal pour la salle de bain

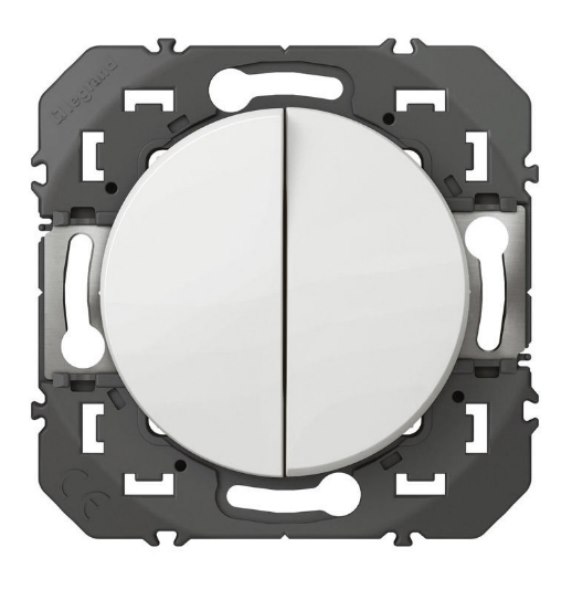

   Double interrupteur Dooxie Legrand  interrupteur plexo legrabd

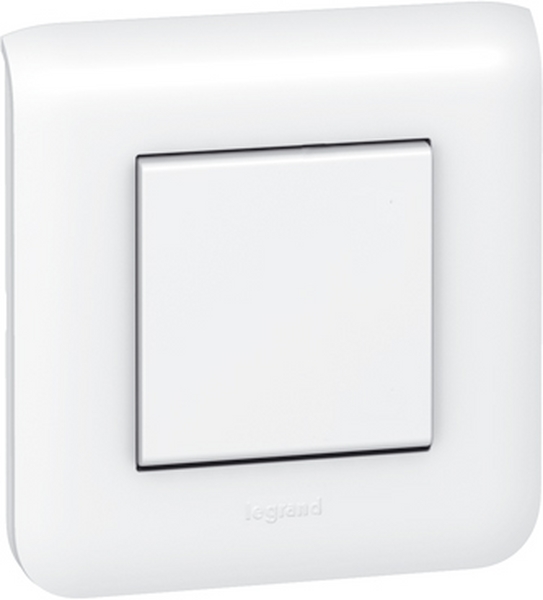

 Mosaic Legrand
