Comment choisir et câbler une prise murale RJ45 ?

by 37928

L'essentiel à savoir sur la technique et les normes pour bien choisir et assembler un câble informatique et une prise RJ45 dans votre maison.

Comment bien choisir et câbler une prise informatique RJ45 ?

Aussi appelée prise courant faible ou prise informatique, la prise RJ45 fait maintenant partie de notre quotidien et permet la connexion à internet des nombreux équipements de la maison (ordinateur, téléphone fixe, télévision, alarme et vidéo surveillance, chaudière, pompe à chaleur ou encore frigo, point d’accès wifi). Plus les besoins de data sont élevés, plus le débit doit être élevé et plus l’installation doit être performante. Cette performance va donc s’obtenir par le bon choix et la bonne mise en œuvre du câble et des prises (noyau) dans le respect de la norme NFC 15-100.

A retenir : Bien choisir son câble, bien choisir sa prise selon votre chantier.

Quelle catégorie de câble informatique RJ45 choisir ?

Les différentes catégories de câbles :

Caractéristiques

Câble

CAT5E

Câble

CAT6

Câble

CAT6A

Câble

CAT8 classe I

Câble

CAT8 classe II

Fréquence max admissible 100 MHz 250 MHz 500 MHz 2000 MHz 2000 MHz
Performance de lien Class D Class E Class Ea Class I Class II
Débit maxi supporté 2,5 GBit/s 5 GBit/s 10 GBit/s 25 GBit/s 40 GBit/s
Protocole maximum supporté 2,5 GBase-T 5 GBase-T 10 GBase-T 25 GBase-T 40 GBase-T
Portée maximale 2,5 GBit/s 5 GBit/s 10 GBit/s 25 GBit/s 40 GBit/s
Support PoE / PoE+ / 4PPoE Compatible Efficace - Optimal Optimal

A retenir : La catégorie 6A (CAT6A) apparaît comme le choix le plus logique et judicieux afin de garantir le fonctionnement avec multitude de protocoles (Ethernet 10/100/1000Base T, 2.5GBase T, 5GBase T, 10GBase T). Ce type de câble permet une installation pérenne et flexible. C’est donc le plus adapté pour répondre aux applications comme le Wi-Fi6 qui nécessite des vitesses de transfert proches du 10Gbit/s. (les protocoles Ethernet à 25Gbit/s et 40Gbit/s sur paires torsadées étant lui plutôt destinés à des applications industrielles).

Quelle différence entre Grade 3 et Catégorie 6A (CAT6A) ?

Selon les nombreux articles à ce sujet, on trouve deux notions parfois contradictoires GRADE et CATEGORIE. La notion de « GRADE » est relative à la norme UTE tandis que celle de « CATEGORIE » est relative à la norme ISO / EIB. En France la norme NFC 15-100 fait référence à l’UTE donc « GRADE » lors d’une installation courant faible résidentielle.

En synthèse, on peut considérer qu'un câble GRADE 3 est équivalent à câble CAT6A.

Quel type de blindage UTP ou FTP choisir pour votre installation ?

La norme définie également les différents types d’appellations de prises RJ45 selon les installations et par conséquence le type de blindage :

blindage-cable-uutp

Blindage type U/UTP

Les 4 paires du câble sont positionnées dans une gaine PVC ou LSOH (sans halogène) sans feuillard de blindage ni tresse

blindage-cable-uftp

Blindage type U/FTP

Chacune des 4 paires est écrantée par un feuillard individuel, le tout sous une gaine PVC ou LSOH. Pas de blindage ou d'écrantage général.

cablage-prise-futp

Blindage type F/UTP

Les 4 paires du câble sont écrantées par un feuillard général, le tout dans une gaine PVC ou LSOH (sans halogène)

blindage-cable-fftp

Blindage type F/FTP

Les 4 paires sont écrantées par individuel puis un feuillard général, le tout dans une gaine PVC ou LSOH (sans halogène)

blindage-cable-sfutp

Blindage type SF/UTP

Les 4 paires du câble sont écrantées par un feuillard général et blindées par une tresse générale le tout dans une gaine PVC ou LSOH (sans halogène)

blindage-cable-sftp

Blindage type S/FTP

Chaque paire est écrantée individuellement et le blindage par tresse générale assure le blindage général le tout dans une gaine PVC ou LSOH (sans halogène)

A retenir : En France, le câblage couramment rependu pour un usage domestique (internet haut débit) est de type FTP (câble écranté avec un feuillard alu).

Comment câbler une prise RJ45 ?

Les câbles pour réseaux de communication sont constitués de 4 paires torsadées et plus ou moins blindées selon le grade.

  • Paire 1 : Vert + Vert / Blanc
  • Paire 2 : Orange + Orange / Blanc
  • Paire 3 : Bleu + Bleu / Blanc
  • Paire 4 : Marron + Marron / Blanc

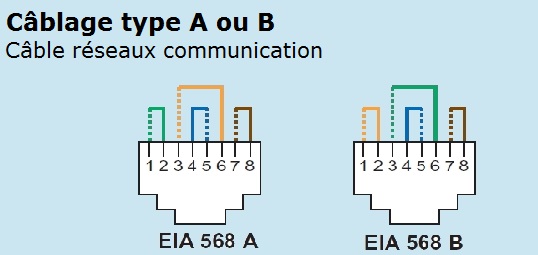

Il existe deux types de câblage, le type A et le type B. Le câblage selon le code couleur type B est plus répandu en France, cependant, ce choix n'a pas de réelles conséquences. Le point important est de respecter dans le tableau de communication et sur les prises terminales le même type de câblage, A ou B.

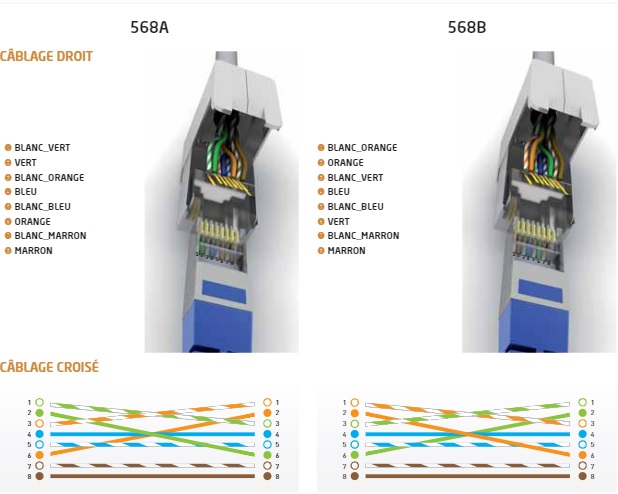

Voici comment câbler une prise RJ45 :

cablage-prise-rj45

Important : Il est primordial, selon le type de blindage de bien veiller à ce que la tresse ou le feuillard soit en contact avec la carcasse de la prise

Comment réaliser une installation complète avec coffret de communication Legrand Full Media ?

Cas spécifique : Peut-on câbler une prise RJ45 avec câble téléphone type PTT 298 ?

En rénovation, le câble déjà installé est fréquemment du câble téléphone 298. La connexion des paires torsadées sur les prises RJ45 doit être effectuée de la façon suivante :

Attention : En conservant un câble PTT standard le débit sera très probablement faible, l'absence de blindage limitera aussi la qualité du signal et vous ne pourrez pas, bien entendu, travailler en muli-play (télévision + téléphone + internet). On réservera donc ce câble à la téléphonie voire à une offre internet bas débit.
