Comment câbler un télérupteur d'éclairage ?

43381

Schéma pour câbler un télérupteur - Quel câblage pour un télérupteur associé à des bouton poussoir

Beaucoup de fils pour cette fonction télérupteur qui apporte beaucoup d'avantages dans les systèmes de commande d'éclairage.

Télérupteurs électriques

Pour allumer la lumière depuis un seul endroit il y a l'interrupteur, depuis deux endroits le va et vient, depuis trois le permutateur, au delà, le télérupteur.

Principe de fonctionnement.

Un télérupteur est un dispositif qui, associé à des boutons poussoirs, permet de réaliser des circuits lumières avec plusieurs points de commande.
Son utilisation est très fréquente dans les cages d'escalier ou dans les grandes pièces disposant de plusieurs accès.

L'installation d'un bouton poussoir télérupteur nécessite la réalisation de deux circuits: Un circuit de commande (les boutons poussoirs) et un circuit puissance (les lampes).

Plusieurs types de boutons poussoirs télérupteurs.

  • Télérupteur bipolaire:
    Permet de couper sur les circuits puissance la phase et le neutre.
    Généralement utilisé dans le tertiaire.

  • Télérupteur unipolaire 3 fils.
    Assez courant par le passé car le câblage était simplifié.
    Les poussoirs reliés directement au neutre.
    Legrand ne propose plus ce type de télérupteur.

  • Télérupteur unipolaire 4 fils.
    Les poussoirs sont reliés sur la phase.
    Le télérupteur est alimenté phase / neutre en permanence, télérupteur "électronique plus silencieux".
    Ce télérupteur existe en format modulaire (dans le tableau électrique), en format à encastrer, en format mécanisme Céliane.


Télérupteur Modulaire

télérupteur modulaire Legrand



Télérupteur  encastré

                  telerupteur à encastrer



Télérupteur Céliane

mecanisme celiane telerupteur









Schéma de câblage télérupteur Legrand.

Un petit schéma valant mieux qu'un long discours... (Attention dans ce schéma les voyants des poussoirs sont lumineux)

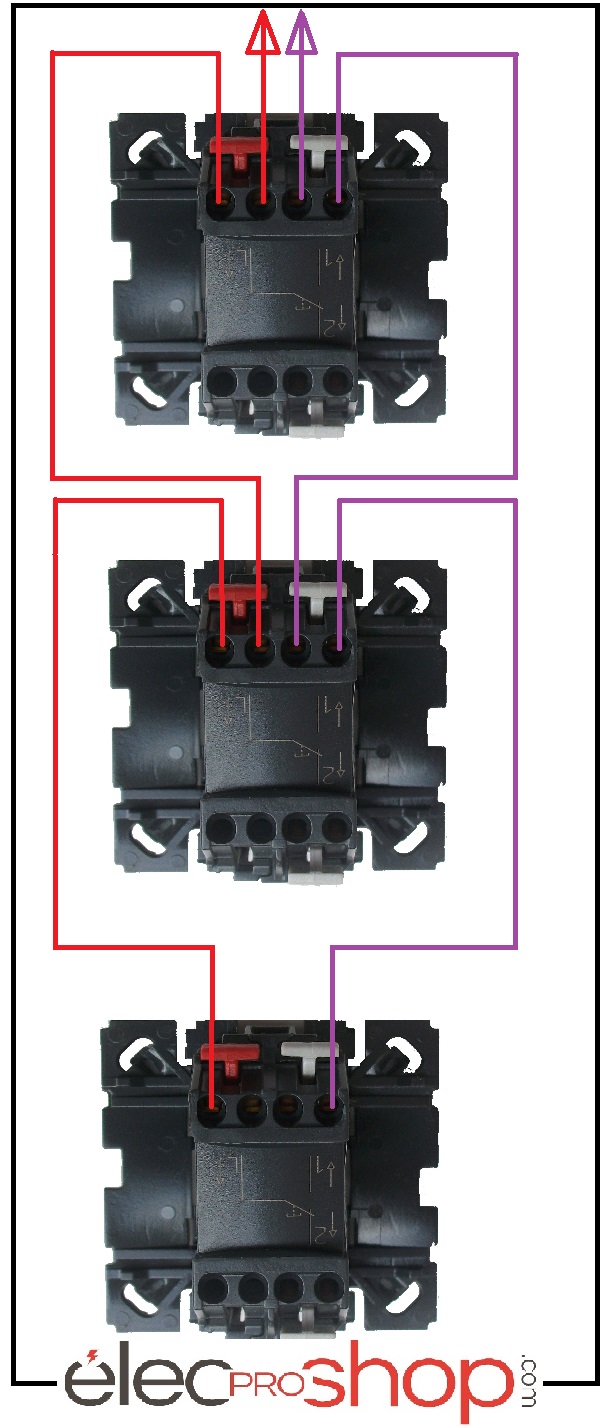

 Détail du câblage des boutons poussoirs Céliane Legrand avec télérupteur.



Cas spécifique du câblage du bouton poussoir voyant témoin et télérupteur.

En Céliane, utiliser le poussoir 67034, en mosaic, le poussoir 77033 et voyant 67668. Le câblage des voyants témoin sur des poussoirs commandant un télérupteur est très spécifique. Les poussoir doivent avoir deux bornes dites libres de potentiel réservées au câblage du voyant témoin.

La solution télérupteur en rénovation, dans les cas difficiles: Le télérupteur Radio Yokis.

Dans certaines situations, il est difficile, voire impossible, d'ajouter un point de commande sur un circuit de boutons poussoirs existants.
En cas de volonté de modification de l'installation, il existe le télérupteur modulaire Yokis.
Ce télérupteur à la particularité de pouvoir être commandé indifférement et simultanément par des boutons poussoirs existants + des boutons poussoirs ''radio'' + des télécommandes de poche...
Il suffit de remplacer le télérupteur présent dans le tableau par le télérupteur radio Yokis et d'ajouter autant de points de commande radio que désiré.

Découvrir le télérupteur radio Yokis.
